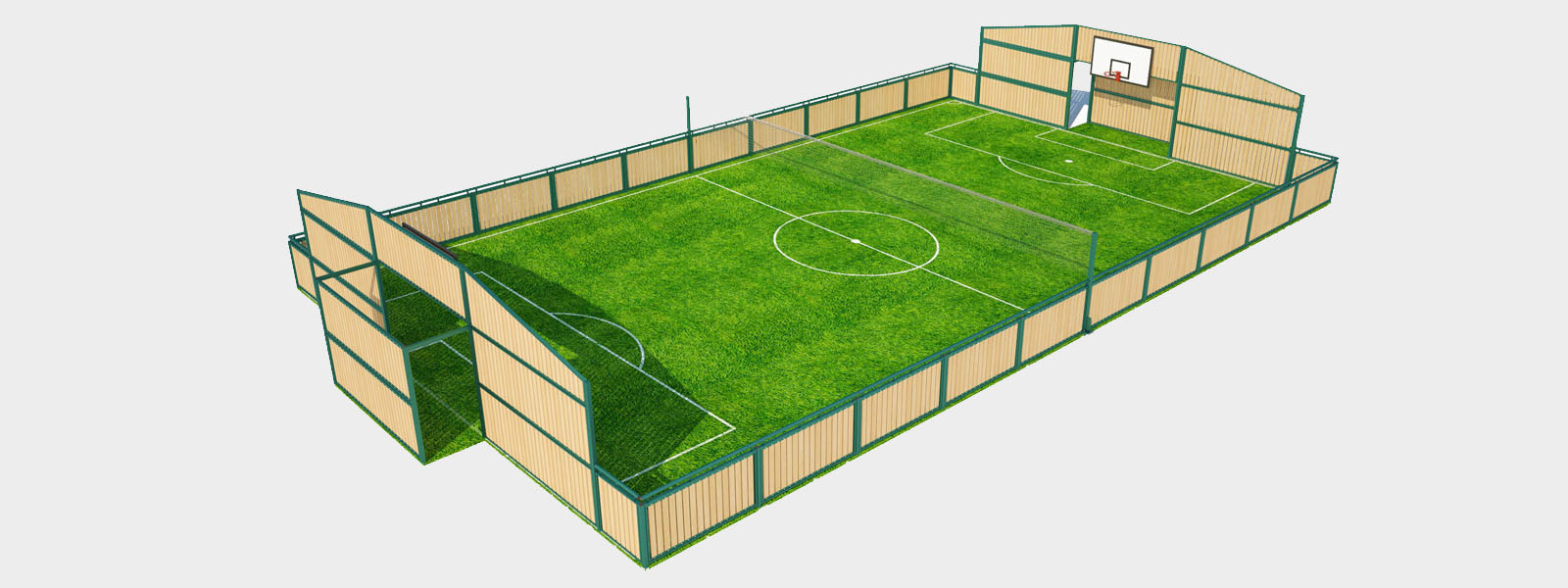

Ref. PMD2010M
MADERA
ESTRUCTURA METÀL·LICA
Estructura en acer pregalvanitzat amb pintura en pols de polièster lacada al forn a 200º Resistent a la intempèrie. Bastidors fabricats en perfil rectangular de 50x30mm amb platines perforades de 50x3 mm soldades, en la part superior i inferior del bastidor, per a fixació dels llistons de fusta. Llistons de fusta de pi amb arestes mortes i tractament autoclau IV. Dimensions de 0,90x0,09x0,030m, cargolats a platina-bastidor amb cargols passants de cap pla. Pals d'acer galvanitzat de secció 60x60mm i 4mm d'espessor, amb xapes base per cargolar a solera de formigó o cèrcol perimetral, amb tacs d'ancoratge tipus HILTI. Els pals seran d'un 1,00 m d'alçada a la zona central de la pista, i de 2m i 3m d'alçada en els fons. Acabament mitjançant procés de lacat al forn en color verd RAL 6005 o a escollir. 2 cistelles antivandà liques amb tauler de dimensions 1x1,2m, realitzat amb metall expandit, amb cèrcol de tub de 20 mm i xarxa antivandà lica. 2 porteries que s'integraran a l'estructura metà l·lica de la pista en perfil 60x60x4mm. A la part central, integrat a la pista de jocs, s'executarà un pal multiús de secció 80x80cm i 2mm d?espessor que serveix per a la posada d'una xarxa central movible i d'alçada regulable, per a la prà ctica d'esports amb xarxa. Protecció de tot el cargolam amb taps de plà stic i instal·lació de femelles cegues. *Tot això s'haurà d'executar sobre una sabata perimetral de formigó armat de 250 ha amb columnes a tall de biga de lligat de D=10mm amb estreps de D=8mm de dimensió.
GESPA
Gespa 12 mm. Tipus de producció: Tufting en lÃnia Composició: 100% Polipropilè (PP) Estructura: Fil recte fibril·lat Pes del fil: 6.600 Dtex +/- 15% Color del fil: Verd Galga: 3/16 Pes del fil: 885 g/m2 +/- 15% Alçada del fil: 12 mm +/- 5 % Nombre de puntades / dm: 20 dm Nombre de puntades / m2: 42.000 punt./m2 Suport base o Backing: Polipropilè Pes: 137 g/m2 +/- 5%. Pes del recobriment: 500 g/m2 +/-20% Composició del recobriment: Poliuretà (PU) Pes total de la gespa manufacturada: 1.522 g/m2 +/- 20 % Amplada mà xima dels rotllos: 4m. Longitud dels rotllos: Segons comanda. Permeabilitat: 4.500 mm/h Subministrament de sorra arrodonida tamisada i seca. Granulometria de 0,3-0,8mm Quantitat: 18 kg/m²
Estructura en acer pregalvanitzat amb pintura en pols de polièster lacada al forn a 200º Resistent a la intempèrie. Bastidors fabricats en perfil rectangular de 50x30mm amb platines perforades de 50x3 mm soldades, en la part superior i inferior del bastidor, per a fixació dels llistons de fusta. Llistons de fusta de pi amb arestes mortes i tractament autoclau IV. Dimensions de 0,90x0,09x0,030m, cargolats a platina-bastidor amb cargols passants de cap pla. Pals d'acer galvanitzat de secció 60x60mm i 4mm d'espessor, amb xapes base per cargolar a solera de formigó o cèrcol perimetral, amb tacs d'ancoratge tipus HILTI. Els pals seran d'un 1,00 m d'alçada a la zona central de la pista, i de 2m i 3m d'alçada en els fons. Acabament mitjançant procés de lacat al forn en color verd RAL 6005 o a escollir. 2 cistelles antivandà liques amb tauler de dimensions 1x1,2m, realitzat amb metall expandit, amb cèrcol de tub de 20 mm i xarxa antivandà lica. 2 porteries que s'integraran a l'estructura metà l·lica de la pista en perfil 60x60x4mm. A la part central, integrat a la pista de jocs, s'executarà un pal multiús de secció 80x80cm i 2mm d?espessor que serveix per a la posada d'una xarxa central movible i d'alçada regulable, per a la prà ctica d'esports amb xarxa. Protecció de tot el cargolam amb taps de plà stic i instal·lació de femelles cegues. *Tot això s'haurà d'executar sobre una sabata perimetral de formigó armat de 250 ha amb columnes a tall de biga de lligat de D=10mm amb estreps de D=8mm de dimensió.
GESPA
Gespa 12 mm. Tipus de producció: Tufting en lÃnia Composició: 100% Polipropilè (PP) Estructura: Fil recte fibril·lat Pes del fil: 6.600 Dtex +/- 15% Color del fil: Verd Galga: 3/16 Pes del fil: 885 g/m2 +/- 15% Alçada del fil: 12 mm +/- 5 % Nombre de puntades / dm: 20 dm Nombre de puntades / m2: 42.000 punt./m2 Suport base o Backing: Polipropilè Pes: 137 g/m2 +/- 5%. Pes del recobriment: 500 g/m2 +/-20% Composició del recobriment: Poliuretà (PU) Pes total de la gespa manufacturada: 1.522 g/m2 +/- 20 % Amplada mà xima dels rotllos: 4m. Longitud dels rotllos: Segons comanda. Permeabilitat: 4.500 mm/h Subministrament de sorra arrodonida tamisada i seca. Granulometria de 0,3-0,8mm Quantitat: 18 kg/m²
Dimensions
